​OMNISENS LYNX如何帮助避免管道损坏？

Omnisens Lynx以较低的额外成本将光纤转变成连续、实时的监测系统。 这一有价值的技术能够帮助运营商检测出管道所受危害的早期阶段，为其在灾害发生前获取相关信息，赢得反应时间。
分布式光纤传感系统采用一根外部光纤， 通常包含在与管道安装同时铺设的通信光缆中，用于泄漏、地层移动和第三方侵入监测，有助于避免管道损坏

为什么选择OMNISENS LYNX？

使用Omnisens Lynx有助于在所受危害的早期段监测泄漏、地层移动及第三方入侵

Omnisens Lynx分布式光纤传感系统可以提供：

威胁事件的早期预警

能够帮助运营商：
​尽早响应，在事件升级之前有充足时间采取行动。

定位早期事件​

能够帮助运营商：
根据事件的位置组织响应。

跟踪事件演变​

能够帮助运营商：
密切监测泄漏、侵蚀（温度）及地层移动（应变）发展， 判断所采取的措施是否有效或是否需要进一步缓解。

连续、实时监测

能够帮助运营商：
事件发生即收到警报，无需等待定期的现场巡查。

整个管道长度或跨度监测

能够帮助运营商：
可监测管道中任何位置的事件/变化。

Omnisens专有的监测软件确保对检测到的事件进行智能分析，建立有效的通信预警并较小化误报。Omnisens Lynx系统是模块化的，根据每个管道项目的要求和风险而构建。

Lynx系统提供一系列高性能的解调仪：

泄漏监测：
拉曼和布里渊原理的分布式温度传感系统（DTS）， 监测温度变化并从中推断出泄漏，也可以监测地下水位的移动和侵蚀。

地质灾害和地层移动监测：
布里渊原理的分布式温度和应变传感系统（DTSS），对管道沿线的土壤运动很敏感， 例如：滑坡、岩石坠落或地震事件。通过布置在管道沿线的应变传感光纤，提供事件的早期预警并进行事件定位。

第三方入侵监测：
基于分布式光纤振动/声学传感（DVS / DAS）的专用系统可监测第三方入侵。
Omnisens是一家提供Lynx管道完整性监测系统的公司，以满足各管道或管道完整性管理系统的要求。

• 什么是Omnisens Lynx？
• 管道泄漏监测
• 地质灾害监测
• 第三方入侵监测
• ​变形监测
• ​Omnisens服务

<

>

​OMNISENS LYNX系统是运营商综合安全系统的一个组成部分。它提供连续、实时的监控，以检测和定位：

• 微小的（初期）、发展的泄漏
• 地层运动的早期征兆，如滑坡、沉降及其他地质灾害影响
• 季节性变化对周围土壤带来的影响，如洪泛、冰冻、融化
• 土壤侵蚀的早期迹象
• 第三方侵入（合法的和非法的）
• 管道智能清理器的位置

​该系统包括：

​OMNISENS分布式高性能传感系统（DTS）

根据项目要求，基于布里渊或拉曼散射原理，DTS实时检测并定位整个管道沿线的微小温度和/或应变变化。

• Omnisens DITEST（分布式温度和应变传感）解调仪使用单模光纤作为传感器，采用布里渊散射技术，可以同时测量应变和温度。 因此DITEST可以进行管道泄漏监测（通过温度监测），同时对地层移动也高度敏感。

• Omnisens Raman DTS 解调仪使用多模光纤作为传感器，对管道进行温度监测。 对于多个管道，特别是短距离管道，是非常理想的选择。

Omnisens DIVA

​检测和分析管道周围地层的振动情况，使得事件检测与定位精确有效，并对事件进行危害性和非危害性分类。 管道沿线的所有活动（正常的或未授权的）都会被检测和定位，并依据测得的振动特征定义为危害性或非危害性。

监测软件

用于处理温度、应变和振动数据，产生预警并将数据处理和存储在专用的数据库中。

接口和通信

通过TCP/ IP或中继，与第三方系统通信。 ​

传感光缆

DITEST和DIVA需使用标准单模通信光纤，Omnisens Raman DTS则需使用多模光纤。 可以使用现有光缆（用于泄漏监测），或使用Omnisens指定或提供的光缆。

---

​Omnisens map

简洁明了的GIS界面用于识别线路上与之KPs和GPS坐标关联的预警位置， 并将事件演变过程虚拟化显示出来。

---

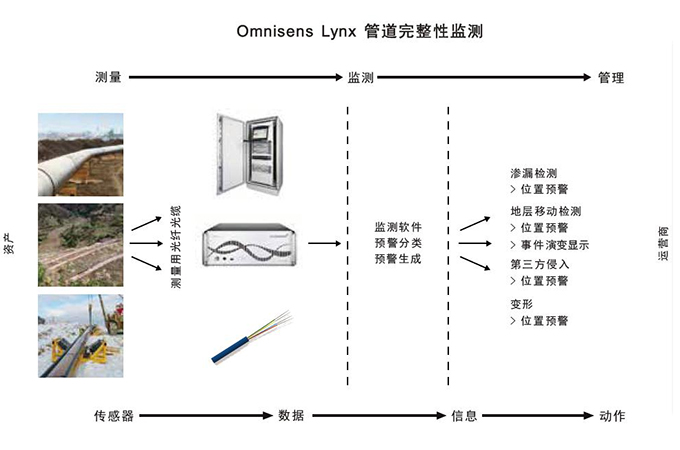

OMNISENS LYNX总结

性能: Omnisens Lynx将Omnisens DITEST（用于早期泄漏及地层移动检测）和Omnisens DIVA（用于侵入检测）的性能结合起来， 配合Omnisens Map用户界面组成了高效的管道完整性监测方案。

Omnisens DITEST 和 DIVA解调仪监测距离超过40km，设定的空间分辨率在整个距离范围内保持不变，高光学预算带来了更大的光纤安装余地。 基于Omnisens 拉曼原理的DTS适用于短距离的管道监测。

灵敏度: 初始温度（泄漏）、应变（地层移动）和振动（侵入）事件可以更早地被检测到，给运营商留下反应时间。

通信: 状态和监测到的事件可以实时传送到第三方系统，Omnisens遵循信息安全管理指南，以确保信息完整性、可用性以及可追溯性。

具有成本效益和灵活性: 只要随着管道一起安装了光缆， 就能通过 其中的部分光纤以较低的附件成本进行泄漏和侵入检测。地层移动检测需要特定的感测光纤。对于短距离管道的泄漏监测（温度监测）， 可以使用Omnisens 拉曼原理的DTS，但其需要使用多模传感光纤，同时无法对地层移动进行监测。

Omnisens Lynx可对整个或部分管线进行监测，由于其长距离测量的特性， 如果需要的话，解调仪主机可以放置在距离被监控的资产数公里之外的站点内。
光开关可以提供额外的通道数，用于监测泄漏、地层移动和入侵。
警报可以通过TCP或继电器发送到SCADA系统。

​管道泄漏会引起周围土壤的温度变化。
Omnisens Lynx 分析管道沿线的温度变化，以米级精度检测并定位细微渗漏，然后通过统计学算法处理大量的参数，进而从正常的季节性温度和气候变化中辨别出真正的泄漏。

沿着管道铺设的感应光纤检测到细微的温度变化，其特征预示着最可能的管道危害原因

泄漏检测—气体管道

​当气体发生泄漏时，泄漏点会迅速发展为低温点，紧接着，泄漏点周围局部温度发生变化（1~2m长），管道表面周围的土壤将形成温度梯度。冷却效应（与气体类型和压力直接相 关）。
Omnisens Lynx系统检测并定位此温度（冷却）事件，并发出警报。然后，操作员可以调查并采取行动。

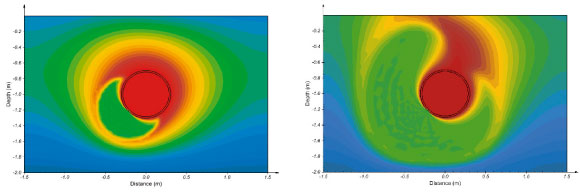

模拟显示在燃气管道中7点钟位置泄漏后发生的快速温度。

泄漏检测—液体管道

大多数管道传输的液体都要比周围土壤的温度高，
因此当发生泄漏时就产生了温度事件，进而能够被管道附近铺设的感应光纤检测到。

侵蚀检测

管道周围土壤的侵蚀意味着管道处于不稳定环境中，通过测量温度的变化可以确定是否发生侵蚀。此外，季节水进入管沟也会导致温度变化，通过监测温度变化事件及位置能够查看地面或土壤结构的变化程度。
​

传感光缆的选择

标准单模通信光缆用于泄露和第三方入侵监测

Omnisens 提供：

• 传感光缆的选择和安装指导
• 适用于各种环境的传感光缆

​

地层移动会对管道路径产生损伤，进而危害管道完整性。

为了对这些危害中的一个或多个进行高灵敏度、高效益和强劲稳定地监测，Omnisens Lynx提供了以下全面的三重解决方案：

• 分布式温度检测
• 分布式应变检测
• 分布式振动检测

通过应变和温度的结合测量，可以实现对滑坡、蠕变、沉降及侵蚀现象的检测和监测

管道周围土层发生移动时，感应光纤产生应变并发出预警

使用光纤应变传感器，能够检测和定位沿着管道/光纤传感器上任意位置几厘米的地层位移，定位精度在几米以内。 通过振动检测，能够推断出地震和相关现象（例如地震、火山活动）。

温度变化可能表明可能影响管道的其他事件。管道周围土壤的侵蚀可能导致温度变化，水淹入也可能导致淹水或冻融之间土壤条件的变化。 Omnisens Lynx检测到这些温度变化，并显示一个警报，显示它们的位置。操作员可以调查管道的这一部分并减轻进一步的损坏。

为满足不同管道路径的不同挑战，Omnisens Lynx 对各种不同类型的危害可灵活选择联合或单独监测，这就意味着不管是什么危害，监测系统都能设计出全面的、高效益的监测方案。

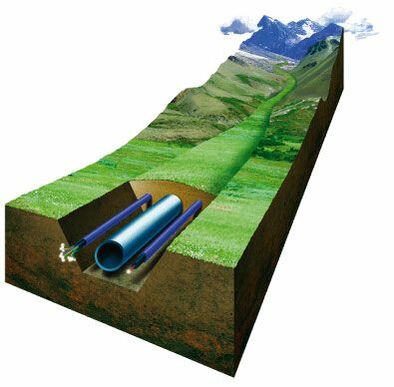

地震、湿地和不稳定区域的地层移动感应光纤的部署，必要时可通过单独的小沟槽进行改造

---

传感光缆的选择

紧套型应变光缆，将拉伸强度与应变灵敏度相结合，用于地面移动检测

Omnisens 提供：
传感光缆的选择和安装指导
适用于各种环境的传感光缆

某些活动行为，例如非法建设和挖掘，往往对有关方面构成直接和实际的威胁。Omnisens DIVA能够对管道的整个监测长度上的第三方入侵进行监测、定位和分类。
扰动会在土壤中产生微弱的压力或振动，标准通信电缆（感应光纤）对其敏感，软件用复杂的算法对这些信号进行分类，以判定其来自异常事件还是正常的环境变化。

Omnisens DIVA足够灵敏，可以在入侵产生威胁前将其检测出，例如挖掘机到达现场开挖之前就能够反应出来。当检测到危及安全的事件时，会触发预警并在Omnisens Map（或其他GIS）地理图形上显示出来，同时发送给管道数据采集与监视系统SCADA或第三方平台。

对管道没有威胁

对管道的威胁

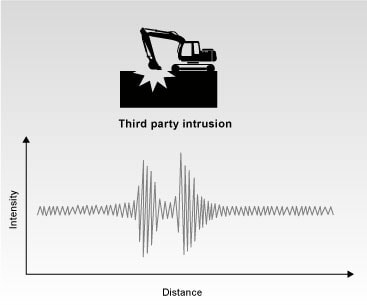

振动强度对入侵的响应

清管器追踪
清管时会产生振动并向周围土壤传播，Omnisens DIVA可以通过铺设在管道附近的感应光纤实时追踪清管器位置。

传感光缆选择
标准单模通信光缆用于第三方入侵监测，也可借用管道已有的光缆

Omnisens提供：

• 传感光缆的选择和安装指导
• 适用于各种环境的传感光缆

​为监测管道的变形状况，将光纤铺设在管道的表面，这样管道任何的形变都可以直接反应到光纤中。形变过程中光纤的拉伸和压缩变化被检测下来，并触发警报。

有时需要监测管道（如图所示进行检测）并观察进一步的移动。传感光纤既可以预安装在已知存在风险的区域，也可以挖掘受影响的部分管道再次安装。

传感光缆的选择
管道变形监测需要使用应变监测光缆。对于温度补偿，通常可以使用现有的通信光缆

Omnisens 提供：

• 传感光缆的选择和安装指导
• 适用于各种环境的传感光缆

购买前
有关Omnisens Lynx的培训课程，包括解调仪的手册，了解系统并决定如何为一个特定的项目配置，可以从Omnisens的网站获取相关资料。

应用工程
光纤传感器的选择和测试对系统功能至关重要，Omnisens可直接参与光缆的选择和安装，以确保系统满足项目的要求。

• 感测系统设计，监测系统测试与验证
• 集成到第三方系统，SCADA，通信连接和冗余
• 设定管道地理图形坐标到Omnisens Map

安装和调试

• 安装前的现场勘察
• 现场操作员培训
• 系统配置，区域和预警优化
• 线上验收测试
• 远程权限设定和使用培训

服务合同
提供一系列的服务以确保监测系统的可持续使用性，包括安装后的调试支持。
